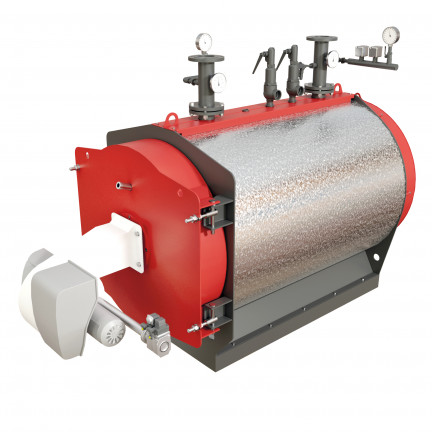

Водогрейный газотрубный двухходовой промышленный отопительный котел низкого давления Temron WL 400
- Артикул Temron WL 400
- Водяная емкость котла, м3 0.4
- Максимальное рабочее давление, МПа (кгс/см2) 0.6 (6)
- Масса котла (без горелки), кг 754
- Температура на выходе из котла, °C 110
- Теплопроизводительность, МВт 0.4
- КПД котла, % 92.4
- Максимальная рабочая температура, °C 110
- Расход воды через котел при t = 25 °C, м3/ч 13.7
- Расход топлива для природного газа с Q=8000, м3/час 44.3
- Расход уходящих газов, кг/ч 648
- Сопротивление газового тракта, мбар 4
- Температура на входе в котёл, °C Не менее 60
- Температура уходящих газов (газ/жидкое топливо), °C 180-185/185-190
- Теплопроизводительность, Гкал/ч 0.343
Водогрейный газотрубный двухходовой промышленный отопительный котел низкого давления Temron WL 400 предназначен для нагрева воды. Он широко используется в отечественных системах и полностью соответствует Российским стандартам в сфере отопления и горячего водоснабжения. Котел устанавливается в стационарных, блочно-модульных, транспортабельных котельных (БКУ, ТКУ, УМК). Промышленный котел Temron WL 400 может эксплуатироваться как в закрытых, так и открытых системах теплоснабжения.
Корпус котла имеет цилиндрическую форму с плоскими трубными досками. Топка котла реверсивного типа располагается в центре корпуса. Это позволяет при небольших габаритах и невысоких теплонапряжениях получать необходимую тепловую мощность.
Дымогарные трубы равномерно распределяются вокруг топки. В трубах устанавливаются спиральные турбулизаторы, что позволяет увеличить интенсивность теплообмена.
Фронтальная дверь котла неохлаждаемого типа покрывается огнеупорной изоляцией с внутренней, огневой стороны. Дверь крепится к корпусу котла на специальных петлях. Также она является местом установки горелки и поворотной камеры для отвода дымовых газов на выходе из топки.
Задняя дверь котла имеет съемную конструкцию. Она является также и камерой для отвода дымовых газов. Дверь теплоизолирована с обеих сторон.
Для удобства монтажных и эксплуатационных работ разработана съемная площадка обслуживания. Она может быть включена в элементы дополнительной комплектации котла серии WL.
Габаритные размеры котла Temron WL 400
| Габаритные размеры, мм | ||||||
| Длина | Ширина | Высота | Длина опорной рамы | Фронтовая дверь | Задняя дверь | Ширина (рама) |
| L | B | H | L1 | L2 | L3 | B1 |
| 1960 | 930 | 1135 | 1525 | 215 | 220 | 600 |
| Присоединительные размеры, мм | |||||||||||
| Вход воды | Выход воды | Ось горелки | Уходящие газы | Термопара | Предохранительное устройство | ||||||
| L4 | D1 (Dn/Pn) | L7 | D1 (Dn/Pn) | H1 | D3 | D4 | L5 | L6 | D2 | ||
| 294 | 65/10 | 1258 | 65/10 | 540 | 250 | G 1/2 | 594 | 1008 | G1-1/4 | ||
Размер топки
| Размер топки, мм | ||||
| Диаметр | Длина | Диаметр отверстия под горелку | Толщина двери (с плитой) | Вылет пламенной головы |
| Dт | Lт | d | S | S1 |
| 500 | 1415 | 180 | 215 | 20-80 |
- Пламенная голова
- Горелочное устройство
- Теплоизоляционный материал
- Огнеупорная изоляция
Расположение в котельной
- А - Котёл
- В - Горелочное устройство
- F - Габарит горелки без пламенной головы
* Обеспечить возможность снятия двери.
Водогрейный газотрубный двухходовой промышленный отопительный котел низкого давления Temron WL 400 Вы можете выгодно купить по цене производителя у официального представителя завода «Temron» в России. Доставка, монтаж запуск в эксплуатацию.
Стальной трехходовой газотрубный водогрейный котел с проходной топкой и дымогарными трубами из серии WL.
- Жаровая труба
- Корпус котла
- Дымогарные трубы
- Турбулизаторы дымогарных труб
- Поворотная камера
- Фронтовая дверь с огнеупорной изоляцией
- Горелочное устройство
- Штуцер входа теплоносителя (обратная линия)
- Штуцер выхода теплоносителя (прямая линия)
- Патрубки аварийной линии
- Водораспределительное устройство
- Горелочная плита
- Гляделка
- Патрубок отвода уходящих газов
- Теплоизоляция
- Дренажный патрубок котла
- Дренажный патрубок газоходов котла (удаление конденсата)
- Задняя дверь котла с изоляцией
- Ревизионный лючок
- Опорная рама котла
- Строповочные уши
По желанию заказчика промышленный газотрубный котел серии WL может дополнительно укомплектован.
- 1Адаптация под выбранную горелку
- 1.1Горелочная плита с рассверловкой
- 1.2Удлинённая проставка (фланец) с горелочной плитой и рассверловкой
- 2Автоматика
- 2.1Термостатическая панель с колбами термостатов и термометра
- 2.2Панель управления на базе контролера с расширенными функциями
- 3Входной коллектор безопасности
- 4Выходной коллектор безопасности
- 5Кран запорный (дренаж)
- 6Коллектор давления
- 7Преобразователь давления (датчик)
- 8Кран трёхходовой
- 9Манометр
- 10Клапан предохранительный латунный, муфтовый пружинный регулируемый
- 11Кронштейн блока автоматики (поставляется под выбранный тип автоматики)
- 12Термометр
- 13Датчик термосопротивления
- 14Площадка обслуживания (от 1,1 до 6 МВт)
- 15Дисковый поворотный затвор
- 16Реле давления (мин.)
- 17Реле давления (макс.)
- 18Реле температуры (термостат)
- 19Гильза
- 20Инструмент для чистки дымогарных труб: ёрш, ручка, удлинитель (не показано на схеме)
Срок службы котлов серии WL напрямую зависит от качества сетевой воды.
Предельно допустимая концентрация веществ в воде*:
- значение pH при 25°C от 7 до 11;
- карбонатная жесткость - 700 мкг-экв/кг;
- железо до 500 мкг/кг;
- кислорода до 50 мкг/кг;
- нефтепродукта до 1 мг.
*Данные приведены для температуры до 115°С, при большей температуре смотреть РД 10-165.
Более подробная информация содержится: ГОСТ Р55682.12 - Требование к качеству питательной и котельной воды.
