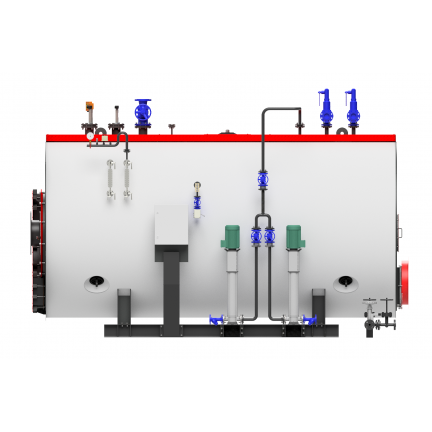

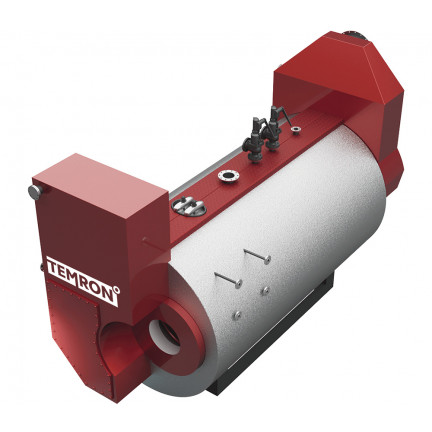

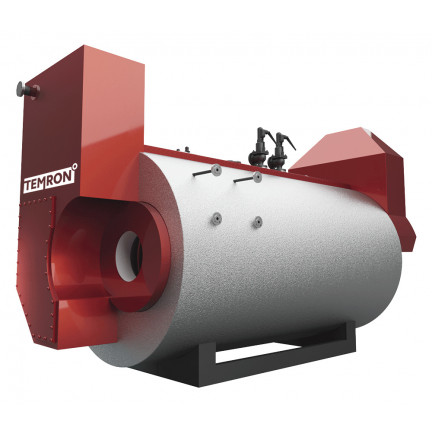

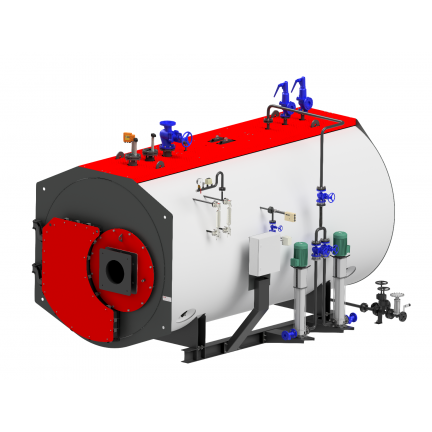

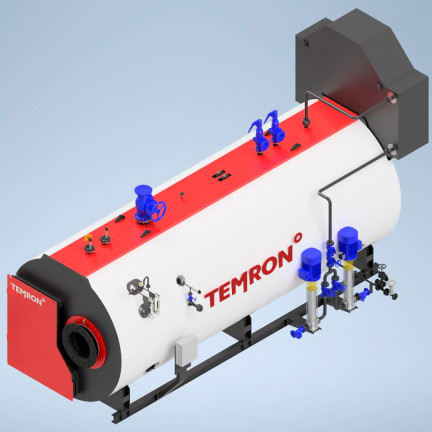

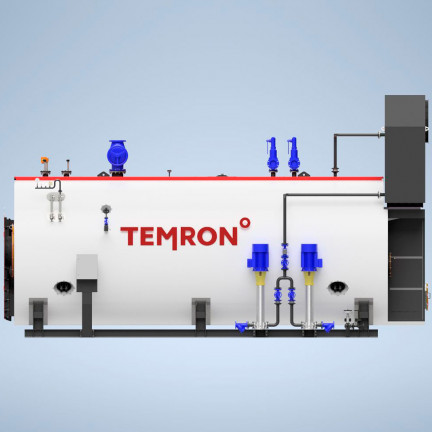

Паровой трехходовый котел высокого давления Temron SH 12
- Артикул Temron SH 12
- Ёмкость котла (водяной/паровой), м3 28.8 (21.8/7.0)
- Максимальная температура пара, °C 215, 234, 245, 254
- Максимальное рабочее давление, МПа (кгс/см2) 0.6, 1, 1.3, 1.6
- Масса котла (без горелки), кг 20.4, 22.1, 26, 27
- Паропроизводительность, тонн/час 12
- Тепловая мощность, кВт 8268, 8940
- Температура насыщенного пара 165, 184, 195, 204
| Номинальная паропроизводительность | т/ч | 12 | |||
| Максимально допустимое рабочее давление* | МПа | 0,6 | 1,0 | 1,3 | 1,6 |
| Температура насыщенного/перегретого пара | °С | 165/215 | 184/234 | 195/245 | 204/254 |
| Температура питательной воды | °С | 104 | |||
| Ёмкость котла (водяной/паровой) | м? | 28,8 (21,8/7,0) | |||
| Номинальная тепловая мощность топки** | кВт | 8268 | 8940 | ||
| Сопротивление газового тракта | кПа (мбар) | 1,61 (16,1) | |||
| Расход топлива для природного газа Q=8000 | м?/ч | 730 | |||
| Масса котла*** | т | 20,4 | 22,1 | 26 | 27 |
* По согласованию от 0,6 МПа до 3,5 МПа.
** С экономайзером / без экономайзера.
*** Масса может отличаться на 10%.
Паровые трехходовые котлы серии «TEMRON SH 12» предназначены для выработки пара и применяются в различных отраслях промышленности и энергетики. Модульная конструкция максимально удобна в плане изготовления под нужды заказчика по производительности, параметрам вырабатываемого пара, диапазону регулирования.
Паровые котлы серии «TEMRON SH 12» производятся по техническим условиям, согласованным с заказчиком. Оборудование может быть изготовлено как в варианте для выработки насыщенного пара, так и с пароперегревателем.
В зависимости от требований по паропроизводительности и давления, котлы могут изготавливаются либо в трехходовом, либо в двухходовом исполнении. Конструкция предусматривает установку одной или двух жаровых труб. Котлы с двумя жаровыми трубами могут также работать и на одной из труб.
Котлы, предназначенные для получения перегретого пара, оснащаются одно или двухступенчатыми перегревателями, которые интегрируются в зависимости от необходимой температуры перегрева. Установка перегревателей может быть произведена как в переднюю, так и в заднюю поворотные камеры.
Котлы могут быть оснащены водотрубным экономайзером. Это значительно повысит эффективность их работы.
В конструкции котлов используются отбортованные днища и волнистые жаровые трубы. Это обеспечивает необходимую прочность и длительный срок службы.

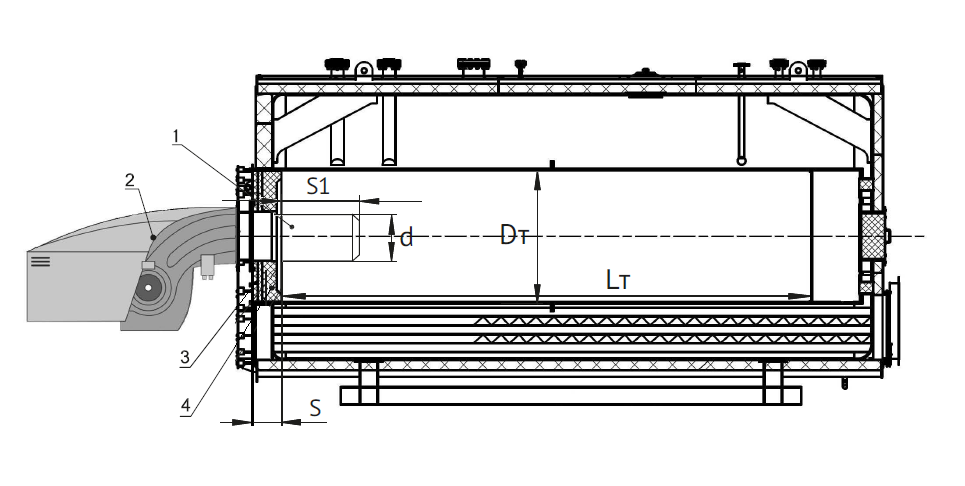

Размер топки
| Размер топки, мм | ||||
| Диаметр* | Длина | Диаметр отверстия под горелку | Толщина горелочного камня (с плитой) | Вылет пламенной головы |
| Dт | Lт | d | S | S1 |
| 1400 | 5700 | 520 | 300 | 100 |
* Указан внутренний диаметр волнистой трубы. Гладкая труба применяется до давления 1 МПа.
- Пламенная голова
- Горелочное устройство
- Теплоизоляционный материал
- Огнеупорная изоляция

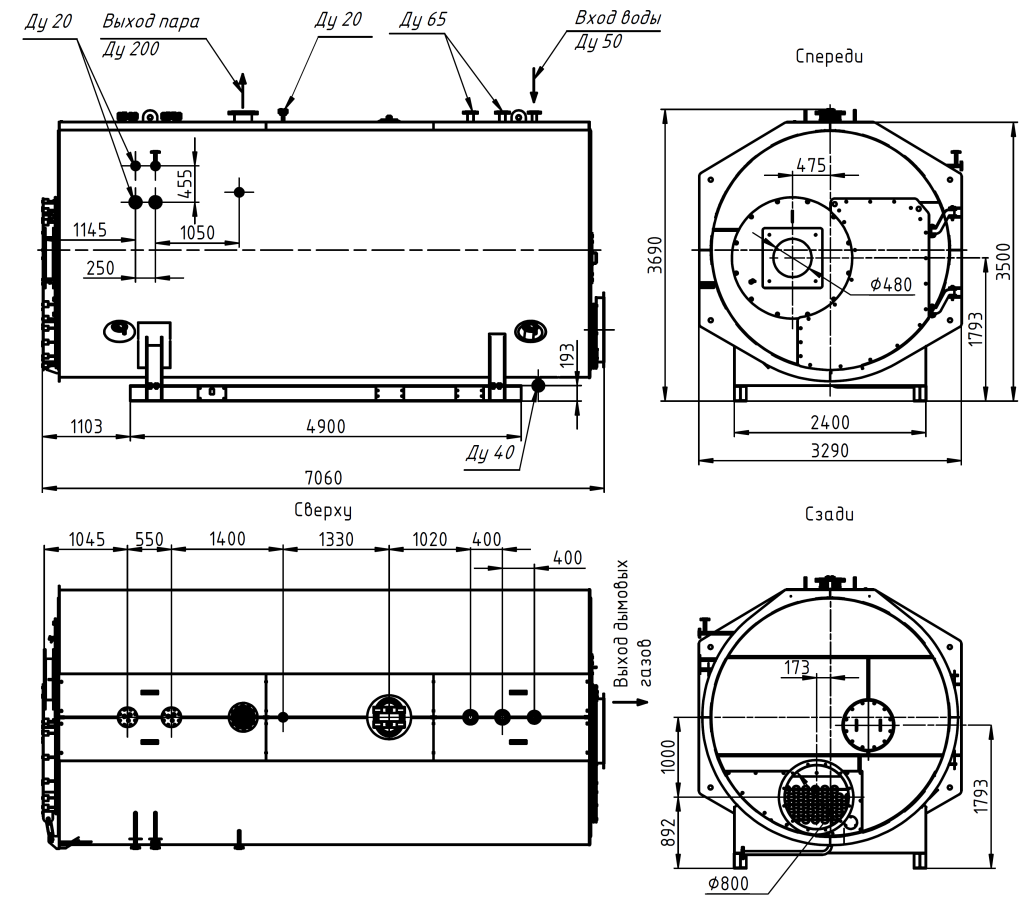

Габаритные и присоединительные размеры

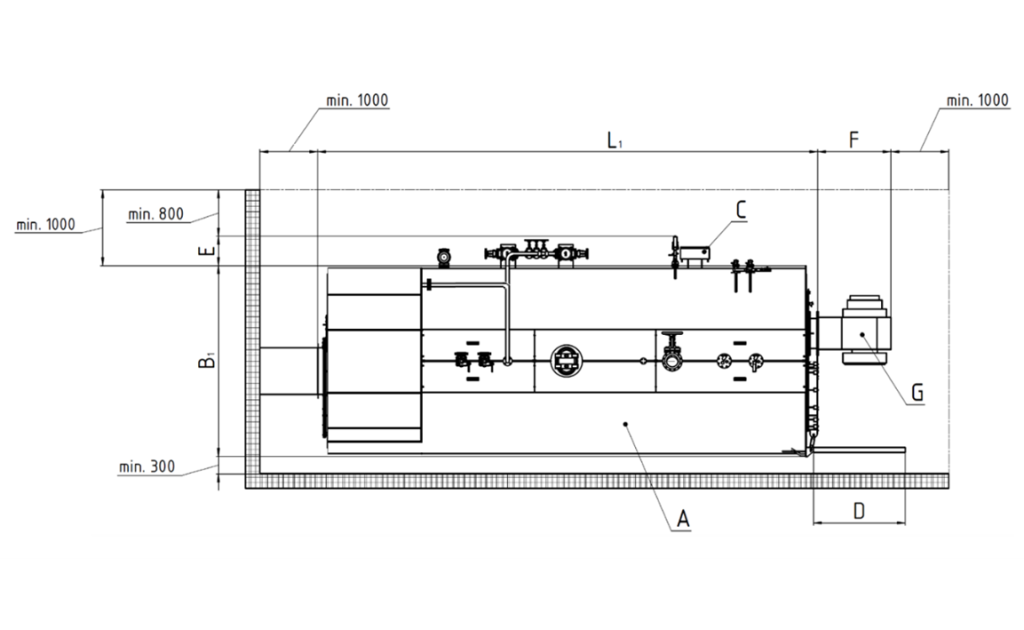

Расположение в котельной
- А - Котёл
- В1 - Ширина котла
- G - Горелка
- C - Автоматика
- D - Размер двери
- L1 - Длина котла
- E - Габарит оборудования и автоматики
- F - Габарит горелки без пламенной головы
* Обеспечить возможность для обслуживания поверхностей нагрева (чистки).
Паровой трехходовый котел высокого давления Temron SH 12 Вы можете выгодно купить по цене производителя у официального представителя завода «Temron» в России. Доставка в регионы РФ и страны СНГ осуществляется транспортными компаниями. Возможен заказ монтажных и пуско-наладочных работ на объекте с последующим запуском изделия в эксплуатацию. На весь срок эксплуатации компанией предоставляются услуги: технической поддержки и обслуживания.

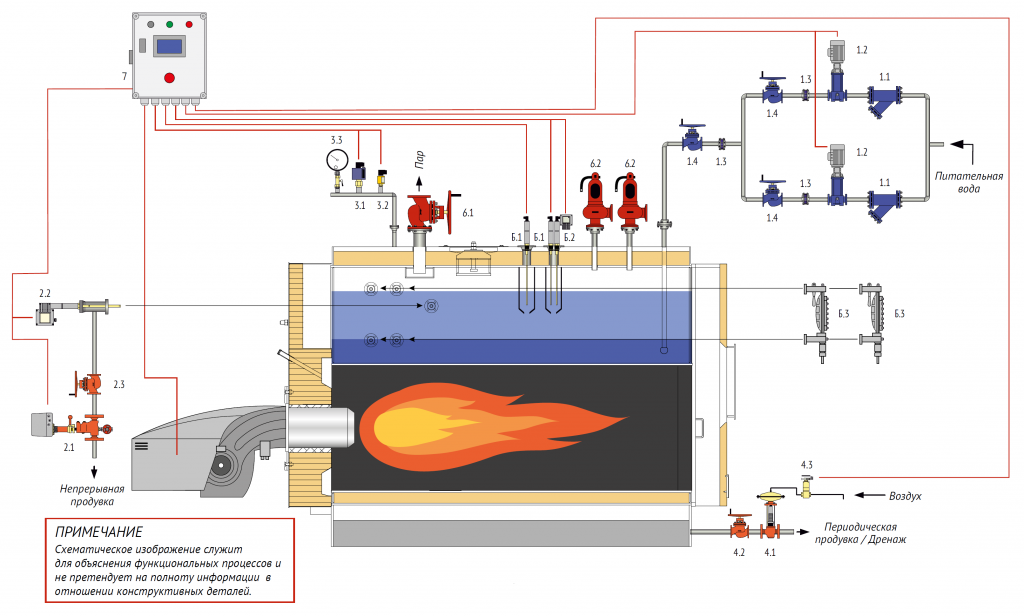

- 1Питательная линия
- 1.1Фильтр сетчатый
- 1.2Питательный насос
- 1.3Обратный клапан
- 1.4Вентиль запорный
- 2Система непрерывной продувки
- 2.1Клапан непрерывной продувки
- 2.2Электродный датчик проводимости
- 2.3Вентиль запорный
- 3Коллектор давления
- 3.1Реле давления
- 3.2Преобразователь давления
- 3.3Манометр
- 4Система периодической продувки
- 4.1Клапан периодической продувки
- 4.2Вентиль запорный
- 4.3Пневмораспределитель
- 5Система контроля и безопасности уровня
- 5.1Электродный датчик уровня
- 5.2Система контроля и регулировки уровня
- 5.3Указатель уровня
- 6Арматура котла
- 6.1Главная паровая задвижка
- 6.2Предохранительный клапан
- 7Шкаф автоматики
Срок службы котла на прямую зависит от качества сетевой воды.
Предельно допустимая концентрация веществ в воде*:
- значение pH при 25°C от 9,5 до 11;
- карбонатная жесткость - 300 мкг-экв/кг;
- железо до 300 мкг/кг;
- кислорода до 50 мкг/кг;
- нефтепродукта до 1 мг.
Более подробная информация содержится: ГОСТ Р55682.12 - Требование к качеству питательной и котельной воды.
